یکی از روش های متداول گرمایش آب استخر، استفاده از "هیترهای گازی" است. این دستگاه ها در موتورخانه هایی که فاقد دیگ و مشعل جداگانه برای گرمایش استخر هستند، یک گزینه مناسب به شمار می روند. در هیترهای گازی، آب استخر ضمن عبور از داخل لوله، بر اثر حرارت شعله مستقیم مشعل تعبیه شده در دستگاه گرم شده و به این ترتیب و پس از سیرکوله شدن آب در زمان مناسب، باعث گرمایش کل آب استخر می شود.

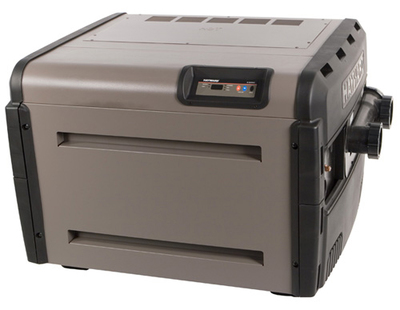

یکی از معروفترین و خوشنام ترین نوع این دستگاه ها که در بازار نیز وجود دارند، هیترهای گازی ساخت شرکت معتبر Hayward آمریکا هستند.
در این مقاله تلاش داریم تا با اصول انتخاب و نصب این دستگاه ها بر اساس توصیه های شرکت سازنده آن بیشتر آشنا شویم.
بطور کلی، انتخاب یک سیستم گرمایش برای استخر / جکوزی (از جمله هیتر گازی)، بستگی به عوامل مختلفی از جمله:
- حجم استخر / جکوزی
- مقدار افزایش دمای مد نظر
- مدت زمان مورد نیاز برای گرمایش
بستگی داشته و با تعیین این موارد، می توان ظرفیت حرارتی دستگاه را انتخاب نمود.
علاوه بر ملاحظه فوق، شرکت Hayward برای پیشنهاد انتخاب هیتر گازی مناسب برای استخر و جکوزی، جداول زیر را ارائه کرده است:
در خصوص جدول فوق، می بایست موارد زیر را مدنظر قرار داد:
- ستون اول جدول، مدلهای مختلف هیترهای گازی Hayward می باشد.
- ستون دوم جدول، مساحت سطح استخر روباز بر حسب "فوت مربع" می باشد. برای تبدیل متر مربع به فوت مربع، کافی است تا مساحت استخر بر حسب متر مکعب در عدد 10.76 ضرب شود.
- در صورت استفاده از هیتر گازی برای استخرهای سرپوشیده، می بایست سطح استخر را تقسیم بر عدد 3 کرده و سپس از جدول فوق استفاده کرد.
- پیشنهاد دستگاه ارائه شده توسط جدول فوق، با فرض افزایش دمای آب استخر به میزان 30 درجه فارنهایت (حدود 16 درجه سانتیگراد)، حداکثر سرعت وزش باد 3.5 مایل بر ساعت (حدود 1.5 متر بر ثانیه) و حداکثر ارتفاع 2000 فوت از سطح دریا می باشد.
در خصوص جدول فوق، می بایست موارد زیر را مدنظر قرار داد:
- در قدم اول می بایست حجم جکوزی را بر حسب واحد "گالن" تعیین نمود. برای محاسبه حجم جکوزی بر حسب گالن، کافی است تا حجم جکوزی بر حسب لیتر را بر عدد 3.78 تقسیم نمود. با توجه به عدد به دست آمده، حجم بالاتر مشخص شده در سطر اول جدول بالا را انتخاب می کنیم.
- اعداد مشخص شده در بدنه جدول، زمان مورد نیاز برای افزایش دمای آب جکوزی به میزان 30 درجه فارنهایت (حدود 16 درجه سانتیگراد) را نشان داده است. بنابراین، پس از تعیین حجم جکوزی بر حسب گالن، میزان زمان انتظار برای گرمایش را انتخاب و بر اساس آن، می توان نوع هیتر را شناسایی نمود.
- در صورتیکه بخواهیم از این جدول برای انتخاب هیتر برای افزایش دمای کمتر و یا بیشتر از 30 درجه فارنهایت استفاده کنیم، امکان آن وجود دارد. برای این منظور کافی است تا زمان گرمایش را به همان نسبت تغییر دهیم. به عنوان مثال، اگر بجای افزایش دمای 30 درجه فارنهایت، افزایش دمای 15 درجه فارنهایت مد نظر باشد، می بایست زمان مد نظر گرمایش را بر عدد 2 (حاصل تقسیم 30 بر 15) تقسیم کنیم.
- اتلاف حرارتی ناشی از جذب حرارت توسط دیواره های جکوزی، باعث افزایش مدت زمان لازم برای گرمایش خواهد شد.
- پیشنهاد ارائه شده برای گرمایش جکوزی، با فرض پوشیده بودن سطح آن در زمان گرمایش می باشد. سعی کنید همواره سطح جکوزی را در زمان عدم استفاده بپوشانید تا از اتلاف حرارتی و تبخیر آب جلوگیری شود.
میزان دبی آب عبوری از هیترهای گازی، می بایست در محدوده مشخص شده توسط شرکت سازنده باشند. بازه مشخص شده دبی عبوری آب از هیترهای گازی شرکت Hayward، در جدول زیر آورده شده است:
با توجه به جدول فوق، لازم است تا نکات زیر مد نظر قرار گیرند:
- یک فلومتر جهت مشاهده دبی آب عبوری از دستگاه، در مسیر لوله خروجی آب قرار گیرد.
- شیر بای پس (Bypass) دستی تعبیه شده در مسیر لوله کشی به نحوی تنظیم شود که دبی آب عبوری از دستگاه بر اساس جدول فوق، در بازه قابل قبول قرار داشته باشد.
- پس از تنظیم شیر، دسته آن جدا شود تا از تغییر وضعیت شیر بصورت غیر عمد جلوگیری شود.
موارد فوق الذکر، در شکل زیر نمایش داده اند:
دستگاه هیتر گازی Hayward، هم در مدار جداگانه گرمایش و هم در مدار تصفیه استخر می تواند جانمایی شود. شکل زیر، نحوه جانمایی این دستگاه در مدار تصفیه استخر را نمایش می دهد:
همچنین امکان سری کردن دو هیتر گازی برای شرایطی که نیاز به ظرفیت حرارتی بسیار بالا باشد، در دو حالت با شیر بای پس و بدون آن، به شکل زیر امکانپذیر می باشد:
در صورت استفاده از کلرزن خطی در استخر و درصورتیکه هیتر گازی در مدار تصفیه استخر قرار گرفته باشد، می بایست کلرزن خطی، بعد از هیتر و در ارتفاع پایینتر از آن قرار بگیرد. علاوه بر این، بین هیتر گازی و کلرزن خطی، یک شیر یک طرفه (Check Valve) می بایست قرار داده شود تا از برگشت آب حاوی کلر به داخل هیتر جلوگیری شود. چرا که احتمال برگشت آب از کلرزن به هیتر در زمانی که پمپ ناگهان خاموش می شود، وجود خواهد داشت. موارد اشاره شده، در شکل زیر نمایش داده شده اند:
در مقاله بعدی، به ملاحظات نصب هیترهای گازی Hayward در فضاهای باز و بسته پرداخته خواهد شد.
رضا ميري | 1399/6/17
با سلام اگر استخري در فضاي باز با طول و عرض 5 متر و ارتفاع يك متر باشد چه هيتري مناسب است و قيمت ان را بفرماييد متشكرمشرکت آب فناور | 1399/6/19
از بین هیترهای گازی هایوارد، سایز حداقل H250 مناسب هستش.
